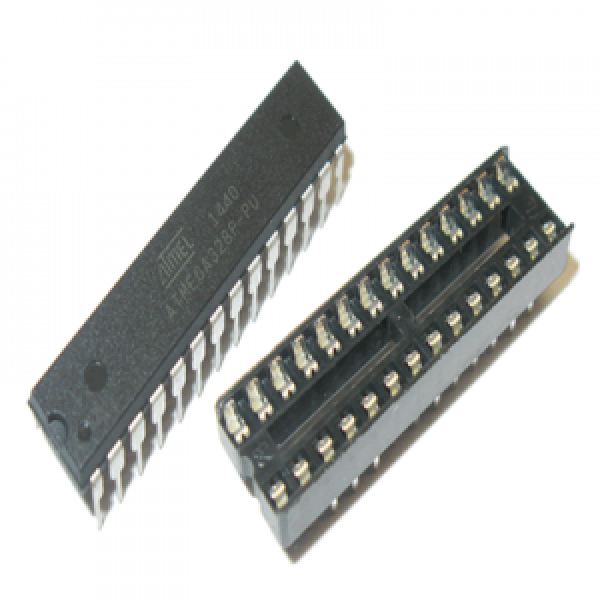

L'ATmega328P est un microcontrôleur CMOS 8 bits basse consommation basé sur l'architecture AVRenhanced RISC. En exécutant des instructions puissantes en un seul cycle d'horloge, l'ATmega328P atteint des débits proches de 1 MIPS par MHz, permettant au concepteur du système d'optimiser la consommation d'énergie par rapport à la vitesse de traitement.

Caractéristiques:

• Microcontrôleur AVR® 8 bits hautes performances et basse consommation

• Architecture RISC avancée

 – 131 instructions puissantes

 – Exécution de la plupart des cycles d'horloge uniques

 – 32 x 8 registres de travail à usage général

 – Fonctionnement entièrement statique

– Débit jusqu'à 20 MIPS à 20 MHz

 – Multiplicateur à 2 cycles sur puce

• Segments de mémoire non volatile à haute endurance

- 32 000 octets de mémoire de programme Flash autoprogrammable dans le système

– Cycles d'écriture/effacement : 10 000 Flash/100 000 EEPROM

– Conservation des données : 20 ans à 85°C/100 ans à 25°C(1)

- Section de code de démarrage en option avec bits de verrouillage indépendants

-Programmation système par programme de démarrage sur puce

-Opération d'écriture

- Verrou de programmation pour la sécurité du logiciel

•Caractéristiques

– Deux temporisateurs/compteurs 8 bits avec pré-échelle séparé et mode de comparaison

– Un minuteur/compteur 16 bits avec pré-échelle séparé, mode de comparaison et mode de capture

– Compteur en temps réel avec oscillateur séparé

– Six canaux PWM

– ADC 10 bits à 8 canaux en boîtier TQFP et QFN/MLFMesure de la température

- ADC 10 bits à 6 canaux dans un boîtier PDIPMesure de la température

– USART série programmable

– Interface série SPI maître/esclave

– Interface série 2 fils orientée octet (compatible Philips I2C)

- Minuterie de chien de garde programmable avec oscillateur séparé sur puce

- Comparateur analogique sur puce

- Interruption et réveil sur changement de broche

- Réinitialisation à la mise sous tension et détection de baisse de tension programmable

– Oscillateur calibré interne

– Sources d'interruption externes et internes

- Six modes de veille : veille, réduction du bruit ADC, économie d'énergie, mise hors tension, veille et veille prolongée

– 23 lignes d'E/S programmables

– PDIP 28 broches, TQFP 32 broches, QFN/MLF 28 plots et QFN/MLF 32 plots ATmega328P : 0 - 4 MHz @ 1,8 - 5,5 V, 0 - 10 MHz @ 2,7 - 5,5 V, 0 - 20 MHz @ 4,5 - 5,5 V

• Faible consommation d'énergie à 1 MHz, 1,8 V, 25 °C

Applications:

. Il peut être utilisé dans les projets de systèmes embarqués.

. Il peut également être utilisé en robotique.

. Des systèmes de surveillance et de gestion de l'alimentation peuvent également être préparés à l'aide de cet appareil.

Soutenir atmega328.
